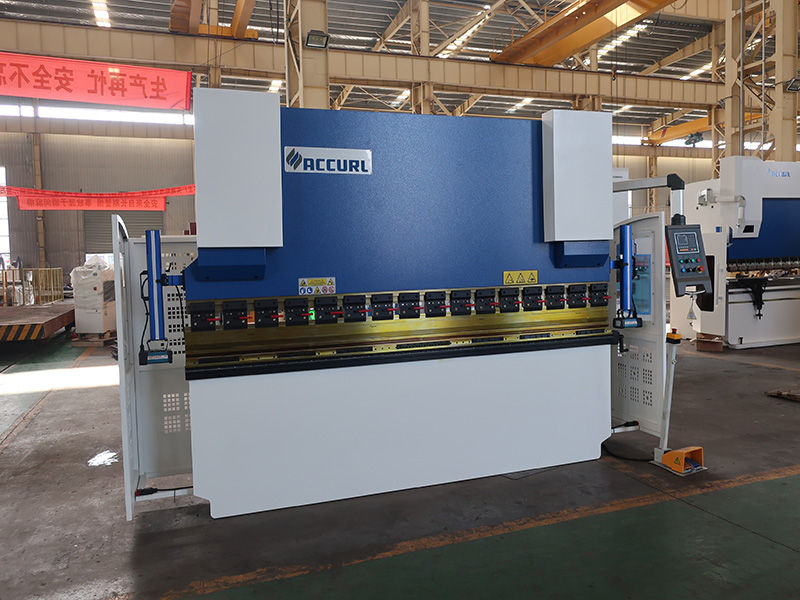

Гідравлічний NC Прес-гальмо 5M Сертифікат безпеки CE 300 тонн NC Торцевий механізм для Accurl
Загальні особливості
● Оброблена обробкою з високою точністю, динамічними та статичними характеристиками.
● Технологія гідравлічного синхронізованого клапана з точністю до гнучкості, що повторюється, дозволяє отримати однакову якість вигину на різній стороні робочої деталі.
● Система одиночної осі задньої панелі (X = 500) швидко рухається на валу вібратора.
● Хромовані та відточчі гідролічні балони зберігають свою точність навіть у високих тоннажах.
● HOERBIEGER гідролічна система.
● електричні системи SIEMENS.
● Зручний та рухомий блок керування дозволяє оператору вибрати робоче положення.
Основні риси
● Каркас є важким та компактним, що гарантує точні результати. Він виготовлений з високих частот
● якість м'якої сталі і вона пройшла систематичнімеханічні процеси.
● Електрозварювання високої точності
● Використання високотехнологічних розточувальних верстатів для екстремальних деталей точності
● ACCURL® вибирає найкращі продукти для забезпечення довговічних та високотехнологічних машин.
● ACCURL® вибирає найкращі компоненти.
Особливості продукту
● Повністю європейський дизайн, моноблок, зварена сталева рама, жорстка до моменту прогину і висока міцність з матеріалом ST44 A1.
● Пресовий гальмо ACCURL оснащений зручним користувальницьким інтерфейсом Естун, E21 забезпечує всі основні функції гальмового гальма.
● Автоматична регулювання тоннажу та імпульсу для кутів повороту. Результати гнучкості з легким введенням кута та експлуатації машини.
● Всі трубки з'єднані вставками труб, щоб уникнути втрати масла і вибуху зварювальних труб.
● Шар і гвинт лінії призначені для підвищення точності.
● Затискач швидкого клина EZ призначений для швидкого зміни інструментів.
● Для безпечного функціонування машини були розроблені безпечний паркан та електричний блокувальник.
Застосування продукту
Пресовий гальмо ACCURL® NC, розроблений з великою турботою про деталі, є високоякісним верстатом. Дослідження, виконані на основних флексах, дозволили нам розробити продукт, який реагує найбільш відповідним чином і механічно, і забезпечує стабільну структуру, що забезпечує більшу точність у згині. Ця функція навіть посилюється системою ручного коронування. Варто згадати також можливість додавати параметри та оновлення на конфігурацію, на більш пізньому етапі.
Деталі машин
● Машинна рамка
Машини ACCURL® розроблені на підставі наших інженерів-експертів з однією метою: побудувати найкращі машини, які можна уявити. Поєднуючи нашу унікальну конструкцію машин з наявними матеріалами найвищої якості, ми досягли своєї мети і винайшли деякі з найнадійніших і довговічних машин у світі.
● гібридна система
ACCURL® представляє гібридну систему за тією самою ціною, що і традиційна система, що призводить до ряду переваг для замовника: величезне енергозбереження (55% у порівнянні з традиційною машиною) і велике зниження необхідної кількості нафти, завдяки подвійний танк.
● гідравлічний циліндр
Всі ущільнення у циліндрі - PARKER з США, здатні постійно працювати під номінальним навантаженням, стабільно працювати та з високою точністю.
● Двомісний керований рам
Двосторонній баран забезпечує стійкість і перпендикулярність робочого столу. Це дозволяє зберігати високу точність протягом всієї фази згину, навіть за допомогою різних інструментів та проміжних сполук, що забезпечує центрирування, проведене під час початкових випробувань у часі.
● Система позиціонування рами
Основні обмеження на торсіонний стержень:
1) Завжди для центрального згинання (не від центру)
2) без конічних згинів - Y1 = Y2
3) Неможливе тандемне з'єднання
4) Механічний синхронізм на Y1 / Y2
● Панч і вмирає
Повна довжина multi V серії 835 мм штампів з фракцією
● X - осі задній датчик
Накопичувачі гальма ACCURL® оснащені заднім датчиком, який автоматично налаштовує осей X (глибина), щоб забезпечити правильний розміщення матеріалу, що призведе до високоякісних готових деталей.
X-Axis CNC BackGauge:
1) X точний сервоприводний задній датчик
2) Ручна настройка осі R і Z1, Z2
3) Високошвидкісні лінійні довідники HIWIN
4) Двигун DELTA Servo Motors та приводів
5) Повне відбивання пальців пальців на подвійному лінійному направляючому
6) Ось X - швидкість до 800 мм / с і точність до 0,01 мм
● Система Speed Arip
Система швидкості Arip зменшує час, витрачений на зміну інструментів, у 8,5 разів порівняно з традиційними системами.
● футовий перемикач
Перехід від ніг Сіменс до Німеччини (категорія 4)
● запобіжна заслінка
Задня панель безпеки машини безпеки
Конструкція продукту ACCURL® поєднує в собі точність, швидкість, гнучкість, довговічність, надійність та передові технології для постачання машин з найвищим співвідношенням продуктивності та ціни в галузі.
Продуктивність
● Автоматичний розрахунок позиції кута, сили та осі
● Зручний контроль
Універсальність
● Конфігурація за вимогою
Точність
● Система структурної компенсації
● Інвертор-моторизована вісь Шнайдера
● Пропорційна гідравліка
Безпека
● Машини з директивою CE 2006/95 CE
● запобіжна завіса
Надійність
ACCURL® має сувору політику щодо вибору своїх компонентів, на основі досвіду, накопиченого протягом десятиліть. Всі компоненти сертифіковані відповідно до європейських стандартів, основними джерелами яких є Німеччина, США, Голландія, Італія та Швейцарія. Всі структурні частини розраховуються методом кінцевих елементів та використовуються тільки високоякісні сталі S275 та S355 JR, а саме J2 (+ N)
Технічні характеристики для машини прес-гальма NC
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ | ||
1 | Тип | Гідравлічний прес-гальмо NK 5м |
2 | Система Delem CNC | Естун Е21 NC контроль |
3 | Управління осью з ЧПУ | Осі YX коронці |
4 | Згинання сили | 300 тонн |
5 | Довжина згинання | 5000 мм |
6 | Відстань між колонами | 3900 мм |
7 | Глибина горла | 400 мм |
8 | Слайд інсульт | 250 мм |
9 | Регулювання інсульту | 180 мм |
10 | Висота максимуму | 535 мм |
11 | SPM | ≥3 хв-1 |
12 | Основна потужність двигуна | 22 кВт |
13 | Вага машини | 27100 кг |
14 | Розмір контуру (ДхШхВ) | 5400 × 2250 × 3115 мм |
15 | Варіант 1 | Естун Е200 NC контроль |
Варіант 2 | Контроль з ЧПУ DELEM DA41 |
